Кейс: частный дом из поризованного блока с подсистемой для кирпича Baut

Завершилось строительства частного дома премиум-сегмента в Санкт-Петербурге площадью 1250 м2. Здание имеет сложную архитектуру: переменная этажность, ступенчатые парапеты, плоская крыша, большие проёмы, значительная площадь фасада. Однако сложнее всего — запрос клиента на кирпичную облицовку фасада при конструктивных ограничениях проекта.

В Славдом обратился генподрядчик проекта: на момент обращения с клиентом была согласована визуальная концепция дома, по ней подготовлен проект и возведена «коробка» из поризованного блока (тёплой керамики).

Однако ни в проекте, ни на фактически возведённом здании не было заложено основание под кирпичную облицовку, то есть во многих местах отсутствовал фундамент для опирания кирпича. При отсутствии в проекте фундамента под кирпичную облицовку, обычно используют навесную фасадную систему, но в данном случае дело усложнилось отсутствием торцов монолитных плит перекрытий, в которые можно было закрепить подсистему для тяжёлой облицовки.

Генподрядчик обратился в отдел фасадной инженерии и проектирования Славдом с запросом на реализацию кирпичной облицовки без монолитной основы.

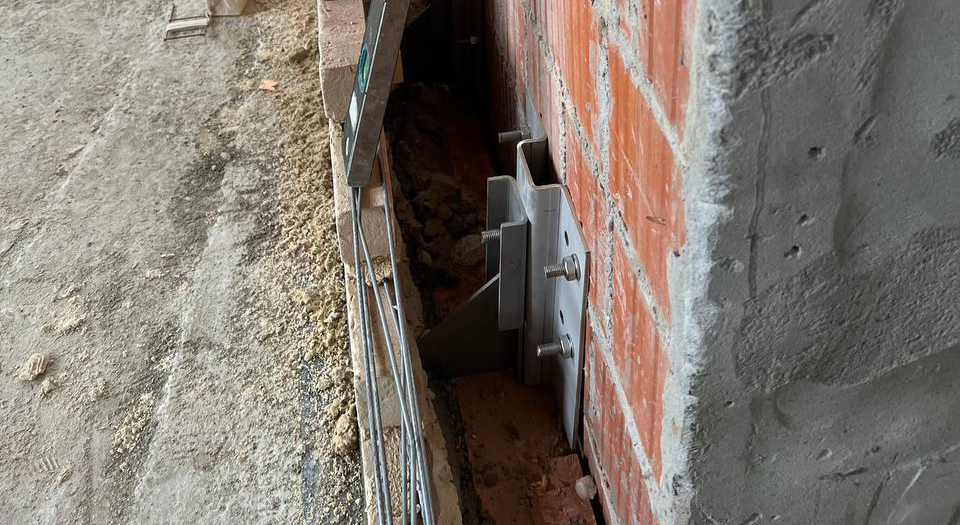

Инженеры предложили уникальное решение: закрепить подсистему Baut для кирпича прямо в керамические поризованные блоки*. Чтобы реализовать такую задумку, инженеры тщательно рассчитали нагрузку и предложили распределить её с помощью омега-профиля, который вместо одной стандартной точки крепления кронштейна обеспечил сразу 4 точки для одного кронштейна. Омега-профиль крепится в керамический блок с помощью 4-х химических анкеров – нагрузка на 1 точку крепления в 4 раза меньше стандартной.

На любом объекте с подсистемой Baut проводятся испытания крепежа на вырыв – этот проект не стал исключением. Прежде чем смонтировать всю подсистему с кирпичом по проекту, на объекте провели испытания с участием производителя крепежа: испытывали химические и клиновые анкеры, которые также заложены в проект в места, где не требовался омега-профиль. Клиновые анкеры использовались там, где есть монолитный бетон, в данном случае, над некоторыми оконными и дверными проёмами.

За оформление оконных и дверных проёмов в проекте отвечает система для кирпичных перемычек Baut, состоящая из хомутов и высокопрочной арматуры Murfor.

Проёмов в проекте много – окна, двери, гаражные ворота – они разной длины и модификации. Некоторые проёмы (небольшие окна технических помещений, вентиляционные отверстия) намерено «нейтрализованы» с помощью перемычки с горизонтальной кладкой: такой тип перемычки сливается с основным рисунком фасада и не перетягивает на себя внимание.

Другие проёмы становятся акцентными и призваны привлечь внимание к эффектным панорамным окнам и к паре шестиметровых гаражных ворот: в этих местах заложены комбинированные перемычки в полтора кирпича. Такой вариант кладки перемычки придаёт фасаду приятный объём и полностью перекрывает вентиляционный зазор вентфасада. Особенно интересно кладка в полтора кирпича смотрится с удлинёнными моделями, использованными для облицовки этого проекта (ПЛИНФА Iron 2912 длиной 270 мм и ModFormat Эгерсунн длиной 290 мм) – такой рисунок дополнительно «вытягивает» высокие окна, делая их ещё более изящными.

Отдельного внимания заслуживает пара гаражных ворот, расположенных рядом. Длина каждых ворот – 6 метров, поэтому для перемычек, помимо хомутов и арматуры, применялись рядовые кронштейны KS-M. Их полка позволяет подвешивать нижний ряд кирпичной кладки, обеспечивая длинному проёму дополнительную поддержку без потери эстетики перемычки.

В проекте применены вентиляционно-осушающие коробочки чёрного и песочного цветов, подобранные под кирпич и кладочный раствор. Венткоробочки установлены в вертикальные швы облицовочной кладки с частотой: 1 вентиляционная коробочка на 2-3 кирпича. В здании 2 ряда коробочек (внизу – в первом ряду кладки, и наверху – в последнем). Дополнительные вентиляционные коробочки установлены над и под проемами.
